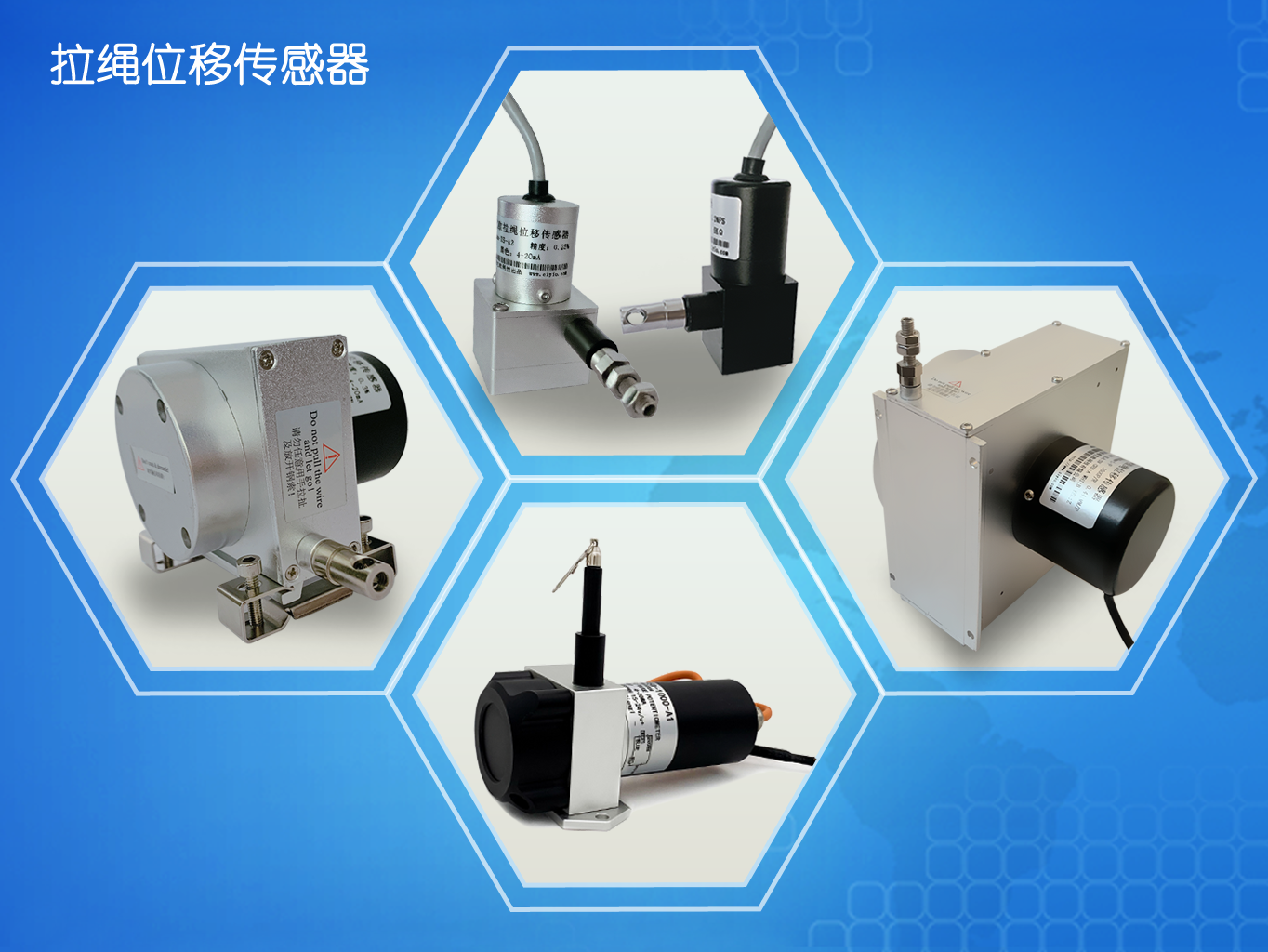

拉绳位移传感器/编码器是直线位移传感器在结构上的精巧集成，充分结合了角度传感器和直线位移传感器的优点，成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。该系列产品具有很大的选择空间，行程从100mm至50000mm不等，具有模拟电流4～20毫安、模拟电压0～5V/0～10V、脉冲A/B/C相及数字RS485信号输出，满足大行程、高精度的各种信号需求。特别适于空间狭小安装不便的场合，如中空吹瓶机、IT设备、张力调节、高速自动送料机、速度调节、印刷机械、纸品包装机械等，已为各行业广大客户所采用。
以下是拉绳位移传感器的核心原理、技术参数、应用场景及选型要点：
一、核心结构与工作原理
1. 机械传动设计
(1) 通过不锈钢绳缠绕螺纹轮毂，将直线运动转化为旋转运动，驱动旋转感应器（如编码器或电位器）生成电信号。
(2) 内部弹簧维持钢索张力恒定，确保测量稳定性。
2. 信号输出分类
(1) 数字输出：增量/绝对值编码器输出ABZ方波、格雷码等，分辨率可达0.001mm/脉冲，量程≤15米。
(2) 模拟输出：电位器/霍尔元件输出4-20mA、0-10V或RS485信号，量程≤15米，防护等级IP65。
二、关键性能与技术优势
参 数 | 数值范围/特性 | 说 明 |
量 程 | 0.1米–50米 | XXL型最高可达50米，适用于大量程小型安装场合 |
线性精度 | ≤0.01%（高端型号） | 分辨率0.001mm（数字输出型） |
防护等级 | IP65～IP68 | 耐油污、粉尘及海水环境 |
寿 命 | 最高500万次 | 导电塑料电位器耐磨性强 |
移动速度 | ≤1米/秒 | 超速易导致钢索跳齿 |
三、核心应用领域
1. 工业自动化
注塑机合模定位、液压缸行程反馈（替代光栅尺）；自动焊机焊接点闭环控制（模拟量输出型）。
2. 重型设备监测
起重机安全限位、高炉热膨胀监测（IP68防护）；水利闸门开度控制（抗腐蚀设计）。
3. 精密领域
航空航天部件形变检测；医疗机器人末端定位（高分辨率型号）。
四、选型与安装要点
1. 类型选择
长距离（>10米）优选数字输出型（如绝对值编码器）；成本敏感场景用模拟电位器式（如WEP系列）。
2. 安装规范
钢索水平偏角≤±30°，避免侧向力磨损；运动加速度需匹配弹簧回收力。
3. 环境适配
(1) 高温/潮湿环境：选不锈钢壳体+IP68防护（非标定制型）；
(2) 强电磁干扰：采用RS485或SSI数字信号传输。
典型故障预防：定期清洁钢索积尘，校准零点漂移（每年1次）；长距离测量时需校验温度补偿性能。
五、行业代表产品
· 高精度：PDEII拉绳传感器（编码器，精度达0.015mm，寿命500万次）
· 高端型：WEP拉绳传感器（导电塑料电位器，寿命500万次）
· 大众型：MPS拉绳传感器（导电塑料电位器，寿命500万次）
· 微型化：KPM系列（10-400mm行程，医疗/微机械适用）
未来技术聚焦无线传输集成与纳米级分辨率提升。
